1. 总火线输入： 2个接线柱是内部接通的，所以只需要接入一根带电的火线即可。

2. 分路火线输出： 每个接线柱上接一根需要被控制的设备的火线。

3. 在使用电脑控制灯光时，需要把红色按钮全部按到 O 朝下状态。

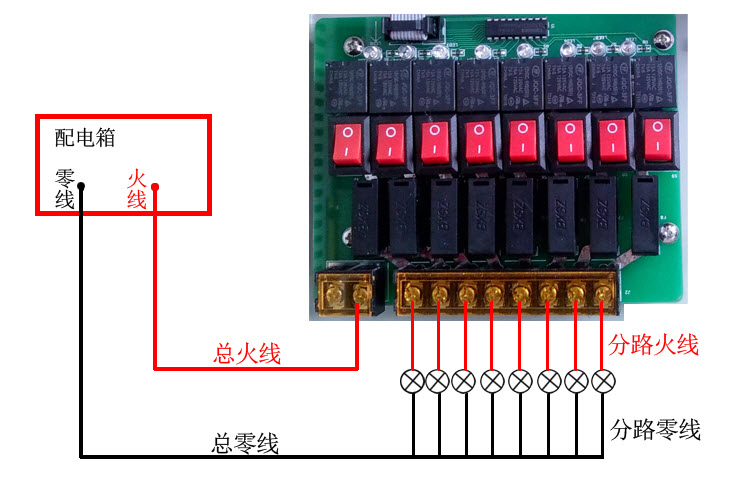

配电箱：是指台球室的总闸；从这里出来一条带电的总火线和一条总零线。上图红色的是火线，黑色是零线；火线分别接入到盒子对应的端口，零线在盒子外面用黑色防电胶带固定一起，零线不需要接入盒子。

注意： 不要把火线和零线同时接入灯光控制器；灯光控制器只需要接入火线；零线在盒子外面接在一起后用防电的黑色胶带固定好即可。

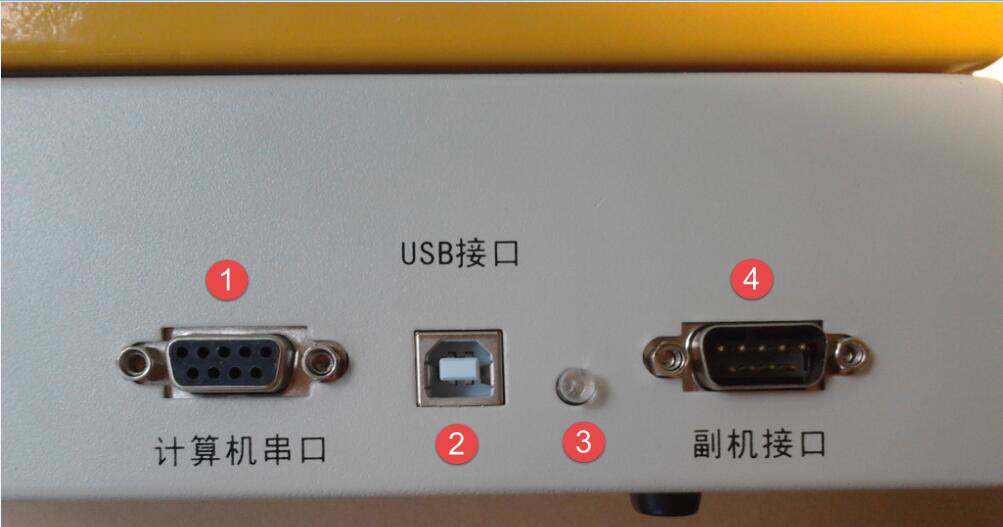

1. 计算机串口： 通过此接口连接电脑,如果电脑主机箱后面没有9针接口，可以去修电脑的地方给电脑安装一个PCI串口卡

2. USB接口 ： 电脑没有9针接口时可以通过此接口连接电脑，部分款机器无此接口。

3. 工作指示灯： 当灯光控制器插上并打开电源后， 指示灯会发出蓝光并且闪烁。

4. 副机串口 ： 作用1： 级联另外一台灯光控制器；如果只有一台灯光控制器，这个接口不用插线。 作用2： 把副机接口和计算机串口用串口线连接起来后按盒子里面的测试按钮，可以快速判断灯光控制器是否正常工作。

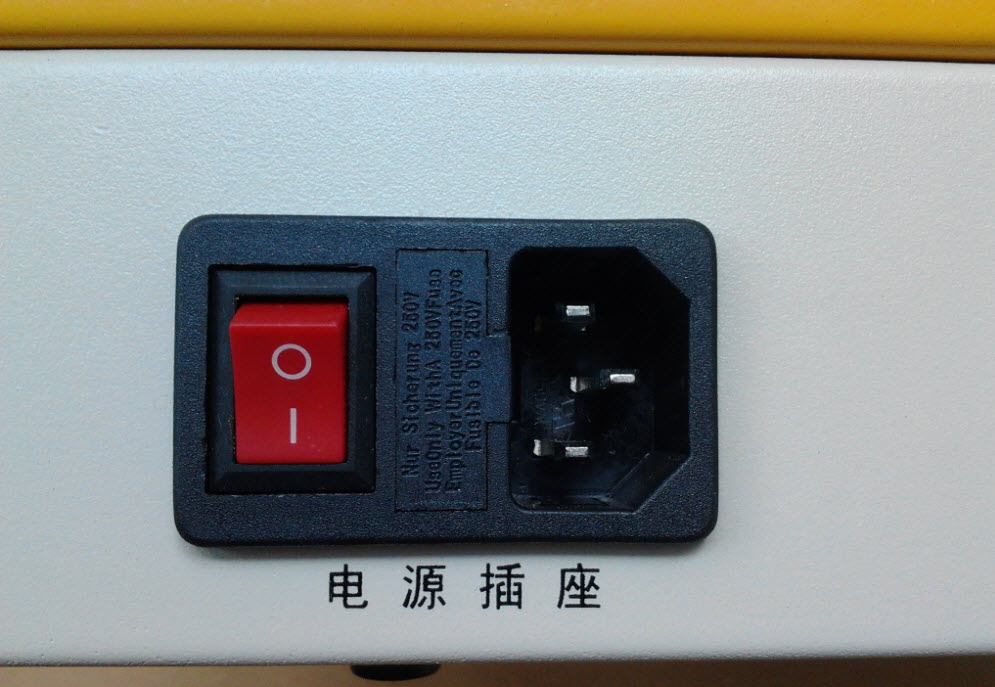

电源插座： 当电脑控制灯光时，需要插入电源，并且把红色按钮按到 I 朝下，保证机器的蓝色工作指示灯闪烁； 不需要电脑控制灯光时，请把电源拔掉或者把开关按到 O 朝下。

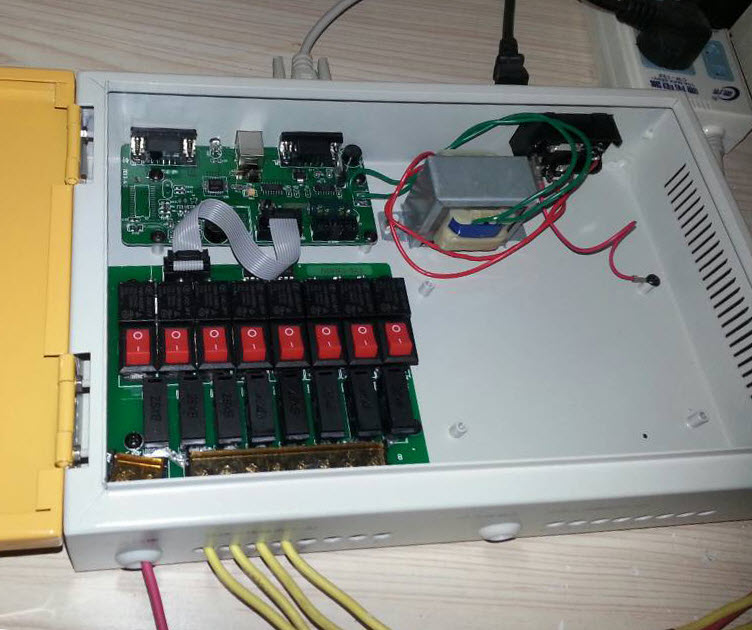

实例参考：上图为控制4个桌台的灯光，红色为总火线输入，4条黄色线分别对应4个灯上面的火线；4个灯的4条零线和总零线接在一起，零线不需要接入灯光控制器。
